概览
应对多核设计挑战，提供功能安全支持
Ncore Multi-Die 是一种可配置的缓存一致性（Cache-Coherent）互连 IP，可选配末级缓存（Last-Level Cache），支持完整的 CPU 缓存一致性和 I/O 一致性，能够满足高性能系统设计需求。
Ncore Multi-Die 将 Ncore 一致性互连扩展至多个芯粒（Chiplet），支持构建可扩展的高性能系统架构，从而突破光罩尺寸（Reticle）限制并缓解良率挑战。同时，它还能够满足 AI、汽车电子、高性能计算（HPC）以及数据密集型 SoC 对模块化计算和专用制程技术日益增长的需求。
产品优势
打造高性能一致性 SoC
通过 Multi-Die 一致性实现性能扩展
通过将 Ncore 一致性架构扩展至多达 4 个裸片（Die），设计人员可通过同构复制实现线性性能扩展，或结合异构计算资源，并针对不同功能域采用最适合的工艺技术。一致性机制对软件完全透明，无需修改软件即可保留现有标准编程模型。
提升带宽，降低延迟
凭借每条链路超过 64 GB/s 的有效数据带宽以及每个裸片高达 256 GB/s 的带宽能力，Ncore Multi-Die 可为 AI/机器学习（AI/ML）和高性能计算（HPC）工作负载提供所需的高带宽支持。 交织（Interleaving）和链路聚合（Link Aggregation）技术可提升点对点吞吐量，而 GIU（Global Interconnect Unit）中的消息转发机制则能够最大程度降低延迟。
针对灵活性与设计需求优化系统架构
支持网格拓扑和全互连（Fully Connected）拓扑的同构或异构芯粒互连架构，使设计人员能够根据性能、成本或物理布局约束灵活优化系统设计。逻辑到物理映射（Logical-to-Physical Remapping）功能支持裸片旋转（Rotation）和镜像（Mirroring），同时保持路由正确性，从而简化中介层（Interposer）设计。
Ncore Multi-Die 核心功能
- 缓存一致性扩展至 2 至 4 个芯粒
- 将多个 Ncore Multi-Die 实例连接为单一一致性域
- 通过网关接口单元（GIU）实现完全一致性的裸片间桥接
- 支持同构与异构芯粒架构
- 每个裸片支持多达 16 个一致性发起端口
- 面向内存接口的末级缓存和面向 I/O 发起端的代理缓存
- 自动化网格拓扑生成与物理瓦格化
- 面向高性能 I/O 的 PCIe 加速
- 面向 UCIe 控制器和 PHY 的 AMBA CXS.B 接口
- 每个芯粒支持多达 4 条 UCIe 1.1 Advanced 裸片间链路（4 × 64 通道，16 GT/s）
- 每条链路峰值带宽高达 128 GB/s（有效数据带宽超过 64 GB/s）
- 支持 Mesh 或全互连（点对点）芯粒拓扑
- 支持链路重映射，适配裸片旋转与镜像，简化中介层布线
- 全局 NUMA 地址映射与本地优化内存访问
- 支持跨裸片 DVM 消息传递，用于 Arm System MMU 控制
- 与指定 UCIe 控制器预集成并完成验证，加速芯片实现进程
- 在直观的图形化工具环境中配置各个芯粒及顶层芯粒互连
- 面向 ISO 26262 的可选可靠性/功能安全套件
探索更多 Ncore 功能，下载产品资料。
*表示产品选项
功能亮点

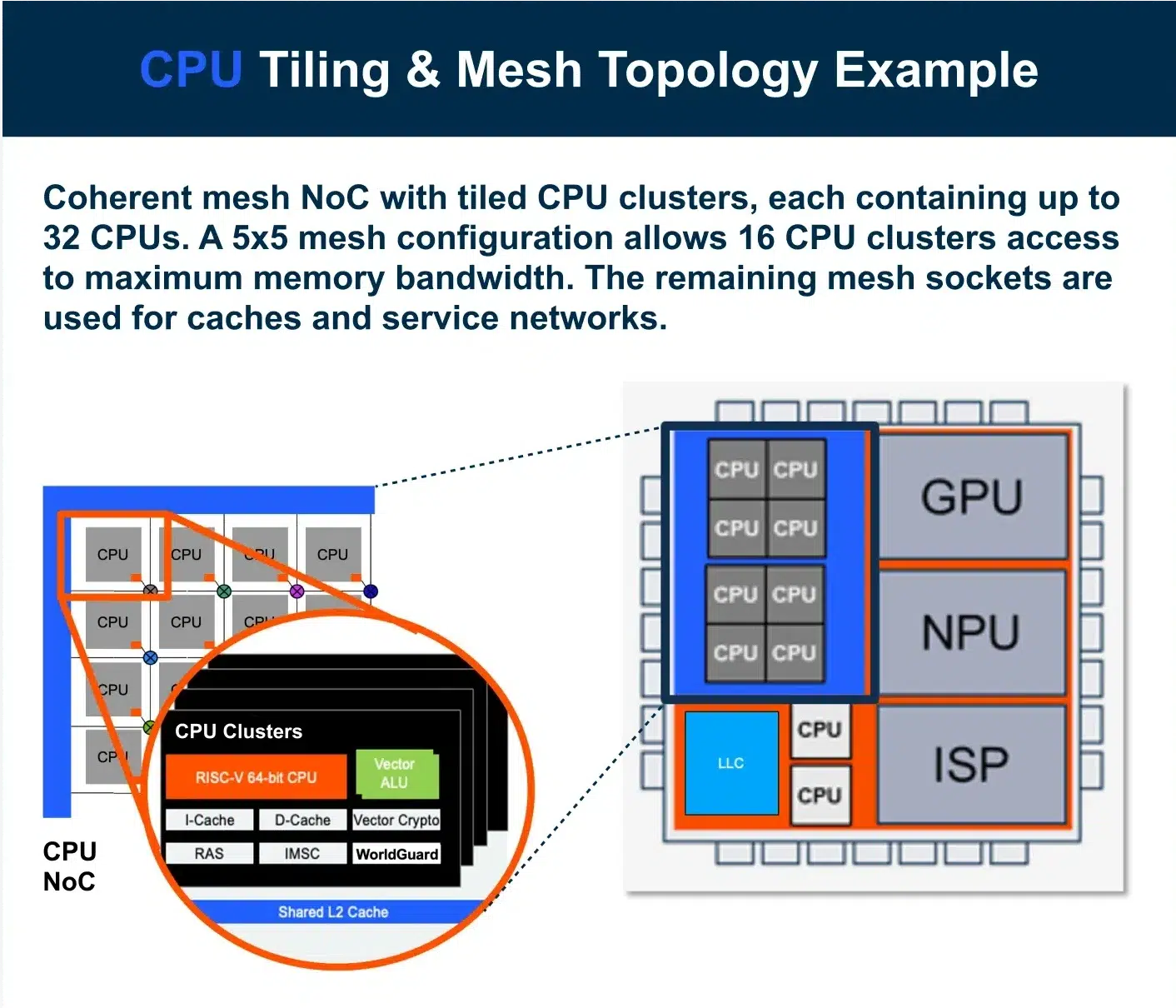

利用 Ncore 实现 NoC 瓦格化
利用 Ncore 实现面向缓存一致性 CPU 的 NoC 瓦格化
- 扩展性能
- 缩短设计时间
- 加快测试速度
- 降低设计风险
- 支持 Arm 和 RISC-V 架构
创建模块化、可扩展的设计，实现更快速的集成、验证和优化。
Ncore Multi-Die 产品优势
更高频率，更低延迟
采用多个可配置的探听过滤器（Snoop Filters），以适配不同的缓存组织架构。
降低功耗
更少的片外主存访问可有效降低系统功耗。
更小的裸片面积
采用优化的 NoC 传输层，减少布线资源占用，从而缩小裸片面积。

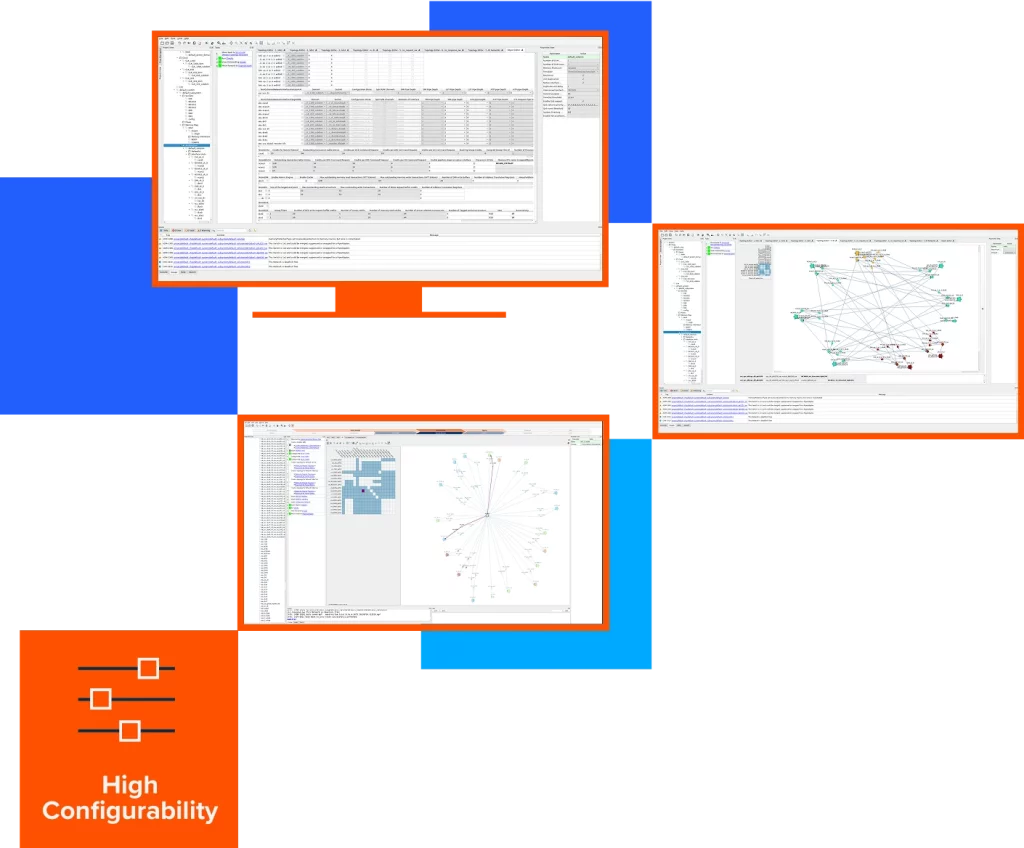

易于配置
Ncore 可根据每个一致性代理的行为特性和架构特点进行适配。
加快产品上市时间
瓦格化设计可加速物理设计、实现和时序收敛过程。
灵活拓扑架构
可从交叉开关、Mesh 拓扑和 Ad-Hoc 拓扑中灵活选择。
功能安全
自动生成 FMEDA 功能安全文档，并通过 ISO 26262 ASIL B 至 ASIL D 认证。
自动化验证
与手动生成验证环境相比，可节省数百小时的工作时间。
缩短开发周期
更少的迭代循环可加快开发进程。
面向芯粒时代的 Multi-Die 解决方案
随着 AI 系统突破单裸片（Single-Die）限制并迈向 Multi-Die 架构，Arteris 始终保持系统架构的一致性，同时支持硅系统的持续扩展。
- 将智能 NoC 数据传输能力扩展至跨 Die 边界
- 保留 QoS、虚拟通道及原有设计意图
- 通过自动化技术和安全保障机制简化芯粒集成
Arteris Multi-Die 解决方案帮助工程团队将系统划分部署到多个 Die 之上，同时保持统一架构，缩短开发周期并降低集成风险。
